前言
設定 github repository 的 webhook 時
發現怎麼樣都沒辦法發 request 到 jenkins
永遠顯示 403 Forbidden (沒有存取資源權限)
此時 nginx 對 ip 的阻擋設定是僅允許 github webhook來源的request
allow 192.168.192.0/24;
allow 192.30.252.0/22;
allow 185.199.108.0/22;
allow 140.82.112.0/20;
allow 143.55.64.0/20;
allow 192.168.1.0/24;
deny all;
查了一下 nginx 的 log 發現
只要是區網外的請求都是來自 192.168.1.1
2024/05/26 04:42:23 [error] 18275#18275: *2 access forbidden by rule, client: 192.168.1.1, server: <jenkins dns>, request: "POST /github-webhook/ HTTP/2.0", host: <jenkins dns>

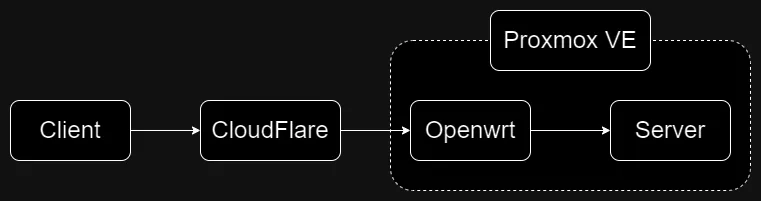

網路架構
在 Server 的網路架構中
是透過實體網路線藉由數據機接入
透過 openwrt 進行連線 PPPoE
在把外網透過虛擬網路導到其他虛擬機
而前面所提及之 192.168.1.1 是 openwrt的gateway
Openwrt
由於外部封包經由 openwrt 轉送至虛擬機
導致 nginx 收到的 ip 都是 openwrt 所代表的 gateway
這些其實是 Openwrt 裡面的 NAT 幫忙處理的
NAT 會幫忙傳送、轉送封包，分為幾大功能
- 封包偽裝
把私有 IP 改成真實 IP，再進行轉送，讓外部網路無法得知私有網路 IP 分配狀況。- 封包過濾
攔截網路攻擊封包。- 平衡負載
讓網路流量根據需求分配至不同主機。

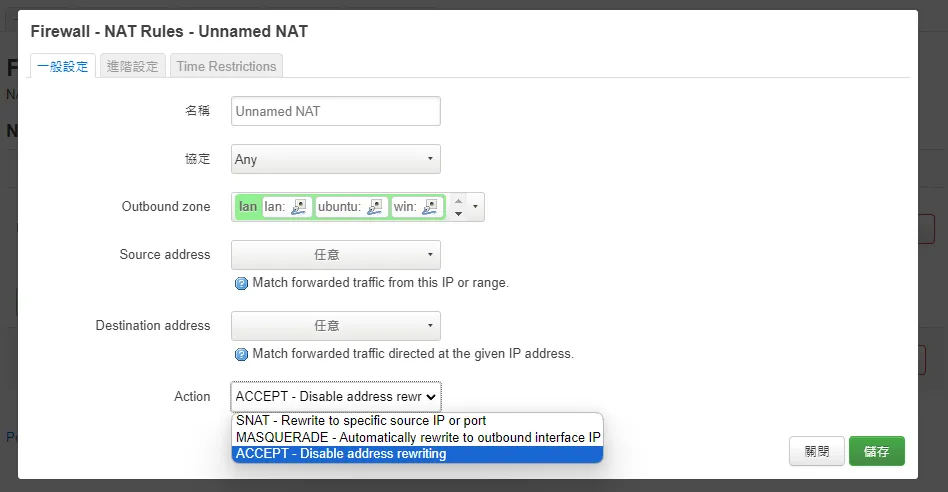

Openwrt 中對於 NAT 有以下設定
由於我不希望 IP 被重新改寫
所以 Action 改用 accept
使內部 nginx 收到正確的來源 ip
CloudFlare CDN
改完 Openwrt 後
再回來看 log
已經不是 gateway 的 ip 了
172.71.154.180 - - [26/May/2024:15:26:09 +0800] "GET /webIcon10.svg HTTP/2.0" 404 186 "https://rmama.cc/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/125.0.0.0 Safari/537.36"
但看起來還是跟我們實際發出請求的 ip 有差異
這是由於進入我們的伺服器前
會先經過 CloudFlare
幫忙處理網路封包
導致收到的請求是 CloudFlare轉送來的請求
此時，就需要設定 nginx，讓伺服器收到的真正的來源 ip
Nginx
可以根據 CloudFlare所提供的IP Range 拿到我們要轉換位址的 ip range
由於我是希望全部經由 Cloudflare 的都能被轉換成真實 ip
所以把轉換 realIP 設定改在 nginxPath/nginx.conf
##
# CloudFlare IP Settings
##
set_real_ip_from 173.245.48.0/20;
set_real_ip_from 103.21.244.0/22;
set_real_ip_from 103.22.200.0/22;
set_real_ip_from 103.31.4.0/22;
set_real_ip_from 141.101.64.0/18;
set_real_ip_from 108.162.192.0/18;
set_real_ip_from 190.93.240.0/20;
set_real_ip_from 188.114.96.0/20;
set_real_ip_from 197.234.240.0/22;
set_real_ip_from 198.41.128.0/17;
set_real_ip_from 162.158.0.0/15;
set_real_ip_from 104.16.0.0/13;
set_real_ip_from 104.24.0.0/14;
set_real_ip_from 172.64.0.0/13;
set_real_ip_from 131.0.72.0/22;
set_real_ip_from 2400:cb00::/32;
set_real_ip_from 2606:4700::/32;
set_real_ip_from 2803:f800::/32;
set_real_ip_from 2405:b500::/32;
set_real_ip_from 2405:8100::/32;
set_real_ip_from 2a06:98c0::/29;
set_real_ip_from 2c0f:f248::/32;
real_ip_header CF-Connecting-IP;
改完之後就可以 sudo systemctl restart nginx
此時再回去看 log 就會是正確的來源 ip 了!!
